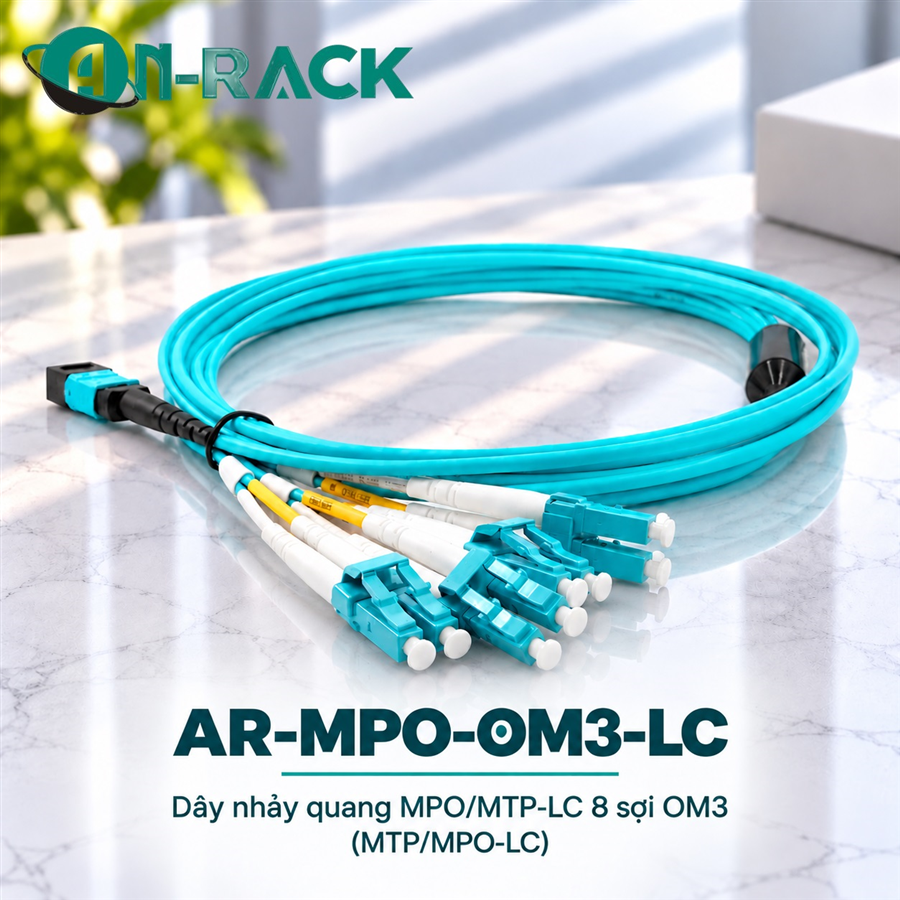

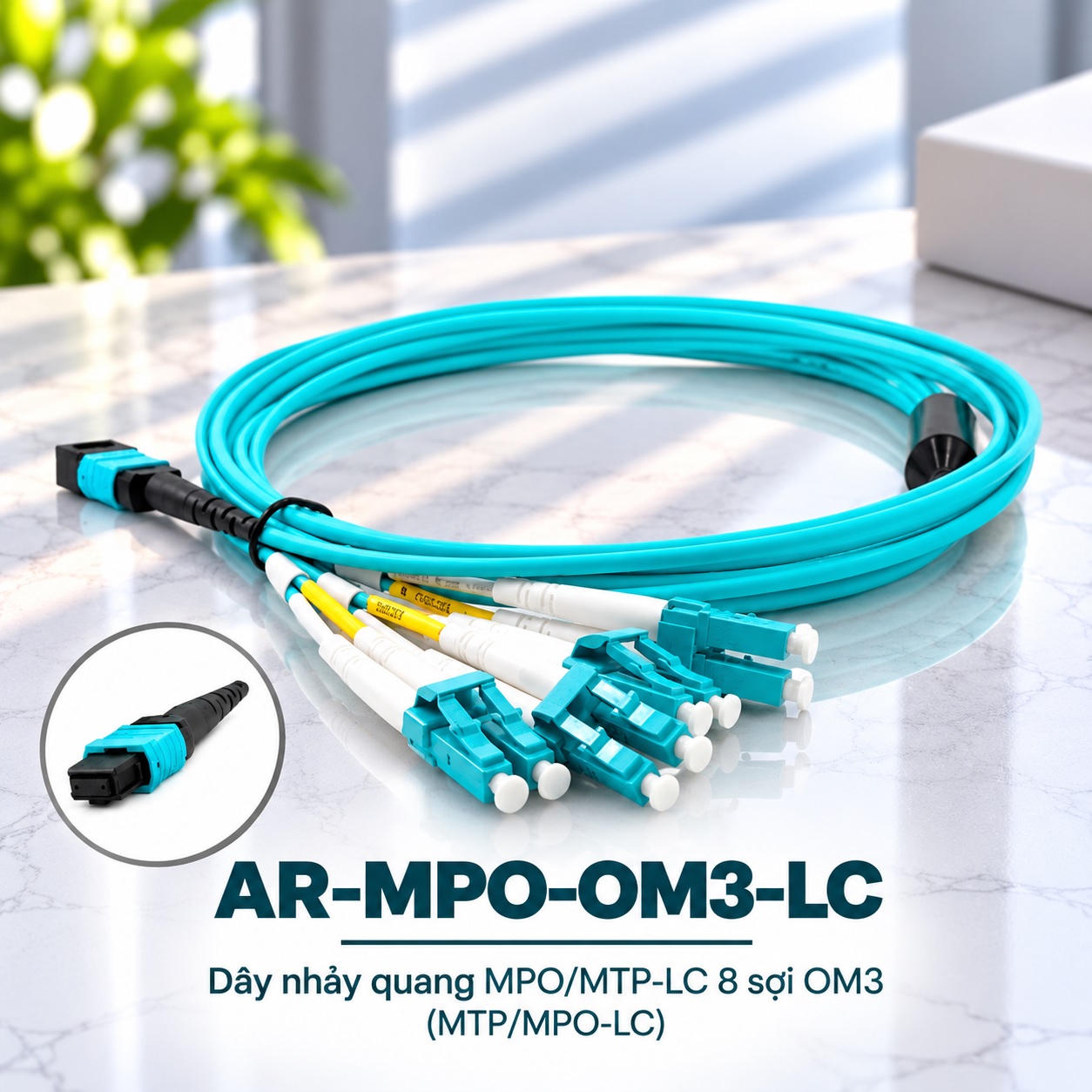

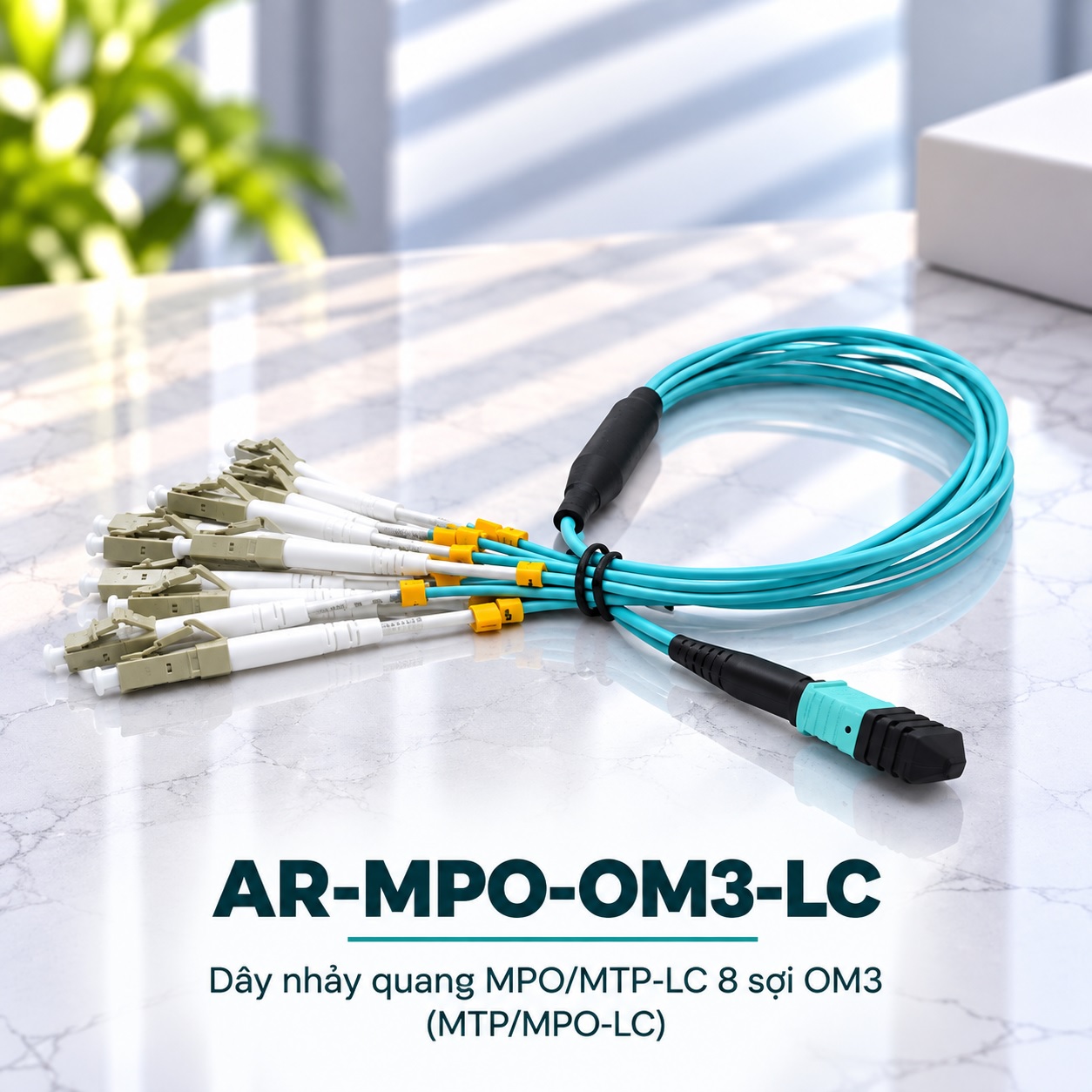

AR-MPO-OM3-LC: Dây nhảy quang MPO/MTP-LC 8 sợi OM3 (MTP/MPO-LC)

 Dây nhảy quang MPO/MTP-LC 8 sợi OM3 – AR-MPO-OM3-LC

Dây nhảy quang MPO/MTP-LC 8 sợi OM3 AR-MPO-OM3-LC là giải pháp kết nối quang đa sợi, cho phép chuyển đổi giao diện MPO/MTP sang các đầu nối LC UPC duplex để đáp ứng nhu cầu triển khai hệ thống mạng quang mật độ cao. Sản phẩm sử dụng sợi quang multimode OM3 50/125µm, phù hợp với nhiều hệ thống cáp cấu trúc, trung tâm dữ liệu và hạ tầng mạng tốc độ cao.

Với thiết kế một đầu MPO/MTP và đầu còn lại là LC UPC duplex, dây nhảy quang MPO-LC OM3 8FO giúp kết nối các tuyến cáp quang đa sợi với thiết bị hoặc hệ thống phân phối quang sử dụng giao diện LC tương thích. Vỏ cáp LSZH, thiết kế gọn nhẹ và khả năng tùy chỉnh sơ đồ đấu nối giúp sản phẩm thuận tiện trong việc quản lý, lắp đặt và mở rộng hạ tầng mạng.

1. Tổng quan về dây nhảy quang MPO/MTP-LC OM3 8FO

Dây nhảy quang MPO-LC OM3 8FO, còn được gọi là cáp chuyển đổi MPO sang LC hoặc dây breakout MPO-LC, là loại dây quang gồm 8 sợi multimode OM3 được bố trí theo cấu hình đầu nối đa sợi ở một đầu và đầu nối LC ở đầu còn lại.

Đầu MPO/MTP giúp tập trung nhiều sợi quang trong một giao diện nhỏ gọn, trong khi đầu LC UPC duplex tạo điều kiện kết nối với các cổng quang LC tương thích. Thiết kế này hỗ trợ triển khai kết nối quang song song hoặc phân phối từng cặp sợi theo kiến trúc mạng.

Sản phẩm đặc biệt hữu ích trong các trung tâm dữ liệu, phòng máy chủ, hệ thống cáp trục quang và những khu vực cần tối ưu không gian, đơn giản hóa việc đi dây và thuận tiện khi bảo trì.

2. Thông số kỹ thuật dây nhảy quang MPO/MTP-LC 8 sợi OM3

Thông số thực tế phụ thuộc vào cấu hình đầu nối, sơ đồ ánh xạ sợi quang và cấp chất lượng của sản phẩm. Nên đối chiếu datasheet và kết quả đo kiểm trước khi nghiệm thu hệ thống.

3. Ưu điểm nổi bật của dây nhảy quang MPO-LC OM3 8FO

Thiết kế chuyển đổi MPO/MTP sang LC tiện lợi

Dây nhảy quang MPO/MTP-LC cho phép kết nối tuyến cáp đa sợi với thiết bị hoặc hệ thống phân phối sử dụng cổng LC tương thích. Nhờ đó, việc triển khai hạ tầng quang trở nên linh hoạt hơn mà không cần bố trí nhiều tuyến cáp riêng lẻ từ đầu.

Tối ưu không gian lắp đặt

Thiết kế cáp chính đa sợi kết hợp các nhánh LC giúp giảm sự phức tạp của hệ thống dây quang, hỗ trợ quản lý cáp gọn gàng trong tủ rack, phòng máy chủ và trung tâm dữ liệu.

Sợi quang multimode OM3 50/125µm

Sợi OM3 được sử dụng phổ biến trong các hệ thống truyền dẫn quang multimode, đặc biệt tại bước sóng 850nm. Khi kết hợp với module quang và thiết bị tương thích, sản phẩm có thể đáp ứng các kiến trúc mạng Ethernet tốc độ cao theo thiết kế hệ thống.

Tùy chỉnh sơ đồ đấu nối linh hoạt

Sản phẩm hỗ trợ các cấu hình kết nối chéo AB/BA hoặc kết nối song song AB/AB theo yêu cầu. Việc lựa chọn đúng sơ đồ ánh xạ sợi giúp bảo đảm thứ tự đường truyền phù hợp với module quang và kiến trúc mạng.

Suy hao kết nối thấp

Theo thông số cung cấp, suy hao chèn tại đầu MPO/MTP tối đa 0,5dB, hoặc 0,15dB đối với cấu hình hiệu suất cao; suy hao chèn đầu LC không vượt quá 0,3dB. Các thông số này cần được xác nhận theo phiên bản và kết quả kiểm tra thực tế.

Vỏ cáp LSZH

Vỏ cáp LSZH (Low Smoke Zero Halogen) giúp hạn chế khói và khí halogen khi xảy ra cháy so với nhiều loại vật liệu vỏ cáp thông thường. Đây là lựa chọn phù hợp cho nhiều công trình và hạ tầng cáp yêu cầu kiểm soát đặc tính khói, khí phát sinh khi cháy.

4. Ứng dụng của dây nhảy quang MPO/MTP-LC 8 sợi OM3

Dây nhảy quang MPO-LC OM3 8FO được sử dụng trong các hệ thống hạ tầng mạng quang như:

• Trung tâm dữ liệu (Data Center): Kết nối hệ thống cáp trục MPO/MTP với các thiết bị hoặc hệ thống phân phối quang dùng LC.

• Mạng Ethernet 10G/40G/100G: Triển khai trong các kiến trúc tương thích với sợi OM3, module quang và sơ đồ đấu nối thực tế.

• Phòng máy chủ: Tổ chức kết nối quang gọn gàng, thuận tiện bảo trì và mở rộng.

• Hệ thống cáp quang mật độ cao: Giảm số lượng dây riêng lẻ và tối ưu không gian trong tủ rack.

• Hệ thống kết nối quang song song: Phân phối các sợi quang từ giao diện MPO/MTP tới các đầu nối LC theo thiết kế.

• Hạ tầng mạng doanh nghiệp: Kết nối các thiết bị mạng quang có giao diện tương thích.

Lưu ý: Khả năng sử dụng cho từng tốc độ mạng phụ thuộc vào tiêu chuẩn Ethernet, loại module quang, cấu hình sợi và khoảng cách truyền dẫn. Không phải mọi cấu hình MPO-LC đều hỗ trợ trực tiếp mọi ứng dụng 40G hoặc 100G.

5. Phân biệt kết nối chéo AB/BA và kết nối song song AB/AB

Dây nhảy quang MPO/MTP-LC có thể được sản xuất theo sơ đồ ánh xạ sợi phù hợp với yêu cầu của hệ thống.

• Kết nối chéo AB/BA: Thứ tự sợi giữa hai đầu được bố trí theo sơ đồ đảo chéo theo thiết kế.

• Kết nối song song AB/AB: Thứ tự sợi được duy trì theo sơ đồ ánh xạ tương ứng giữa các đầu.

Trước khi đặt hàng, cần xác định rõ sơ đồ ánh xạ, thứ tự sợi, chiều truyền và cấu hình module quang. Việc lựa chọn sai sơ đồ có thể khiến liên kết quang không hoạt động đúng như thiết kế.

6. Kiểm tra chất lượng dây nhảy quang MPO/MTP-LC

Dây nhảy quang chất lượng cần được kiểm tra trước khi đưa vào sử dụng để đảm bảo hiệu suất kết nối và độ tin cậy của hệ thống. Các hạng mục nên kiểm tra gồm:

• Tình trạng bề mặt đầu nối và độ sạch của mặt cuối sợi quang.

• Suy hao chèn (Insertion Loss – IL).

• Suy hao phản hồi (Return Loss – RL), khi phù hợp với loại đầu nối và phương pháp đo.

• Sơ đồ ánh xạ sợi quang và tính liên tục của từng sợi.

• Khả năng tương thích của đầu MPO/MTP và LC UPC với adapter, cassette hoặc thiết bị đầu cuối.

Việc sử dụng thiết bị đo chuyên dụng và tuân thủ quy trình vệ sinh đầu nối giúp hạn chế lỗi kết nối, suy hao phát sinh và thời gian gián đoạn khi vận hành.

7. Mua dây nhảy quang MPO/MTP-LC 8 sợi OM3

Dây nhảy quang MPO/MTP-LC 8 sợi OM3 AR-MPO-OM3-LC là giải pháp phù hợp cho các hệ thống cần chuyển đổi kết nối quang đa sợi sang giao diện LC, đồng thời tối ưu không gian lắp đặt và quản lý cáp.

Khi lựa chọn sản phẩm, khách hàng nên xác định chiều dài cáp, loại đầu MPO/MTP, loại đầu LC, sơ đồ ánh xạ AB/BA hoặc AB/AB và yêu cầu suy hao của hệ thống.

Liên hệ bộ phận kinh doanh để được tư vấn cấu hình dây nhảy quang MPO/MTP-LC OM3 8FO phù hợp với thiết bị và nhu cầu triển khai thực tế.
