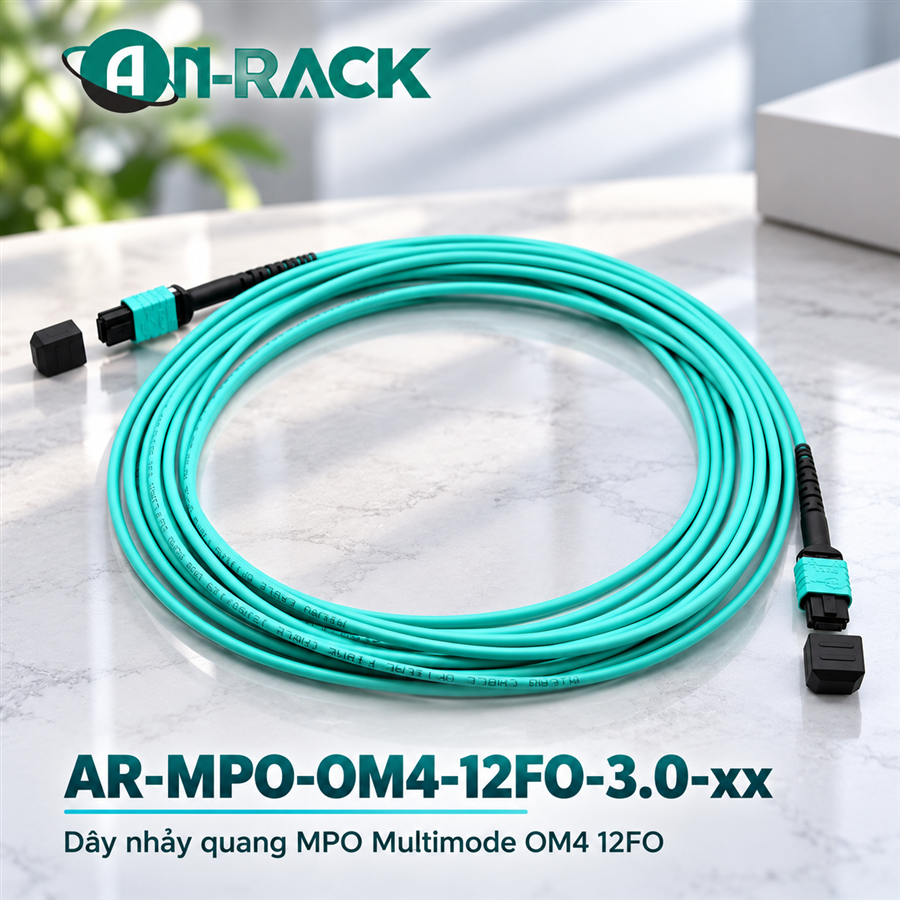

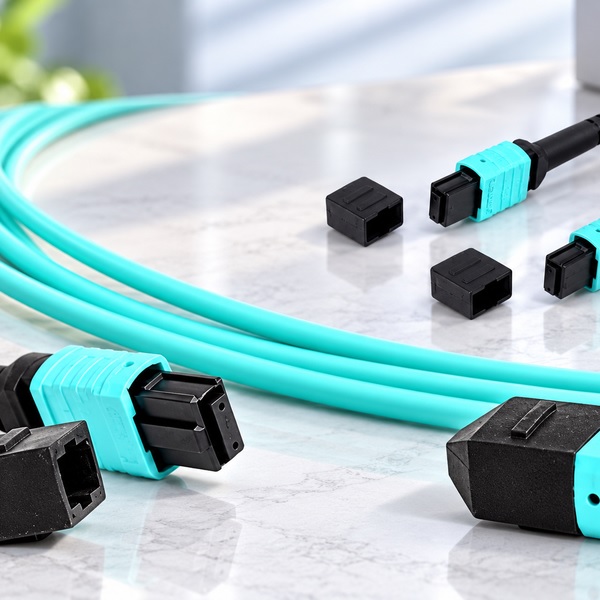

AR-MPO-OM4-12FO-3.0-xx: Dây nhảy quang MPO Multimode OM4 12FO

Dây nhảy quang MPO Multimode OM4 12FO – Female to Female, Type B

Dây nhảy quang MPO Multimode OM4 12FO là giải pháp kết nối cáp quang mật độ cao, được thiết kế để đáp ứng nhu cầu truyền dẫn dữ liệu tốc độ cao trong trung tâm dữ liệu (Data Center), phòng máy chủ, hệ thống mạng doanh nghiệp và hạ tầng viễn thông. Sản phẩm sử dụng sợi quang multimode OM4 50/125µm, gồm 12 sợi quang tích hợp trong một tuyến cáp, giúp tối ưu không gian lắp đặt và đơn giản hóa việc quản lý hệ thống cáp.

Với cấu hình đầu nối MPO Female to MPO Female và phân cực Type B, dây nhảy quang MPO OM4 12FO phù hợp với nhiều kiến trúc kết nối quang song song, hỗ trợ triển khai các hệ thống mạng tốc độ cao như 40G và 100G khi tương thích với thiết bị đầu cuối và sơ đồ đấu nối.

1. Tổng quan về dây nhảy quang MPO OM4 12FO

Dây nhảy quang MPO OM4 12FO, còn được gọi là cáp quang MPO 12 sợi OM4 hoặc MPO multimode 12 core, là loại cáp quang đa sợi được sử dụng trong các hệ thống yêu cầu kết nối nhanh, mật độ cổng lớn và khả năng mở rộng linh hoạt.

Sợi quang OM4 có đường kính lõi/vỏ danh định 50/125µm, hoạt động phổ biến tại bước sóng 850nm và 1300nm. Khi được triển khai đúng thiết kế, hệ thống cáp OM4 có thể đáp ứng các ứng dụng Ethernet tốc độ cao trong phạm vi phù hợp với tiêu chuẩn và thiết bị sử dụng.

Cấu hình MPO 12FO cho phép tập trung nhiều đường truyền quang trong một đầu nối, góp phần giảm số lượng dây cáp riêng lẻ, tiết kiệm không gian trong tủ rack và hỗ trợ quản lý cáp khoa học hơn.

2. Thông số kỹ thuật dây nhảy quang MPO Multimode OM4 12FO

• Loại sản phẩm: Dây nhảy quang MPO 12 sợi OM4

• Loại sợi quang: Multimode OM4 50/125µm

• Đầu nối: MPO Female to MPO Female

• Kiểu đánh bóng đầu nối: UPC theo thông tin cấu hình sản phẩm

• Số lượng sợi quang: 12FO

• Bước sóng hoạt động: 850nm, 1300nm

• Phân cực: Type B

• Đường kính cáp: 3.0mm

• Bán kính uốn cong tối thiểu: 7.5mm

• Suy hao chèn: Tiêu chuẩn ≤ 0,7dB; loại hiệu suất cao ≤ 0,35dB theo cấu hình được cung cấp

• Suy hao phản hồi: ≥ 20dB theo thông tin sản phẩm

• Độ bền đầu nối: ≥ 500 lần theo thông tin sản phẩm

• Suy hao sợi quang: ≤ 2,3dB/km tại 850nm; ≤ 0,6dB/km tại 1300nm

• Vật liệu vỏ cáp: LSZH

• Tải trọng kéo: 66N theo thông tin cấu hình

• Độ bền kéo: Ngắn hạn 240N; dài hạn 80N theo thông tin cấu hình

• Màu sắc: Cần xác nhận theo lô hàng hoặc phiên bản sản phẩm

• Nhiệt độ hoạt động: -20°C đến +70°C

• Nhiệt độ bảo quản: -40°C đến +85°C

Lưu ý: Các thông số trên được tổng hợp từ dữ liệu sản phẩm được cung cấp. Vui lòng đối chiếu datasheet của nhà sản xuất trước khi công bố chính thức, đặc biệt với suy hao chèn, suy hao phản hồi, màu sắc, tải trọng kéo và tiêu chuẩn đầu nối.

3. Ưu điểm nổi bật của dây nhảy quang MPO OM4 12FO

Kết nối 12 sợi quang trong một đầu nối

Dây nhảy quang MPO OM4 12FO tích hợp 12 sợi quang trong cùng một tuyến cáp, giúp giảm sự phức tạp khi triển khai hệ thống cáp mật độ cao. Thiết kế này phù hợp với các tủ rack, hệ thống phân phối quang và khu vực có nhiều kết nối cần quản lý tập trung.

Hỗ trợ hạ tầng mạng tốc độ cao

Sợi quang multimode OM4 được sử dụng trong nhiều hệ thống truyền dẫn quang song song. Khi kết hợp với bộ thu phát, cổng kết nối và sơ đồ đấu nối tương thích, sản phẩm có thể được sử dụng trong các kiến trúc mạng 40G và 100G phổ biến.

Phân cực Type B cho kết nối quang song song

Phân cực Type B hỗ trợ bố trí đường truyền theo sơ đồ đảo vị trí sợi quang giữa hai đầu. Việc lựa chọn đúng loại phân cực giúp đảm bảo thứ tự sợi phù hợp với thiết bị, module quang và hệ thống quản lý cáp.

Trước khi lắp đặt, cần kiểm tra sơ đồ đấu nối, số lượng sợi sử dụng và khả năng tương thích của đầu nối với thiết bị đầu cuối.

Thiết kế gọn nhẹ, tối ưu không gian

Đường kính cáp danh định 3.0mm giúp thuận tiện trong việc đi dây, bố trí tuyến cáp và quản lý không gian trong tủ rack. Người dùng cần tuân thủ bán kính uốn cong tối thiểu và hướng dẫn lắp đặt của nhà sản xuất để hạn chế suy hao phát sinh.

Vỏ cáp LSZH

Vật liệu LSZH (Low Smoke Zero Halogen) được thiết kế nhằm hạn chế khói và khí halogen khi cáp chịu tác động của lửa so với nhiều vật liệu vỏ cáp thông thường. Việc lựa chọn cáp vẫn cần đáp ứng các yêu cầu an toàn cháy nổ và quy định của công trình.

Hỗ trợ mở rộng hệ thống linh hoạt

Đầu nối MPO cho phép triển khai các tuyến kết nối đa sợi một cách tập trung. Khi sử dụng cùng hệ thống adapter, cassette, trunk cable hoặc module chuyển đổi tương thích, giải pháp này hỗ trợ mở rộng hạ tầng mạng và đơn giản hóa công tác quản lý, bảo trì.

4. Ứng dụng của dây nhảy quang MPO Multimode OM4 12FO

Dây nhảy quang MPO OM4 12FO được ứng dụng trong nhiều hệ thống hạ tầng mạng quang, bao gồm:

• Trung tâm dữ liệu (Data Center): Kết nối các hệ thống phân phối quang, tủ rack và hạ tầng truyền dẫn giữa các khu vực thiết bị.

• Phòng máy chủ: Triển khai kết nối quang mật độ cao, hỗ trợ quản lý hệ thống cáp gọn gàng.

• Hệ thống mạng 40G/100G: Sử dụng trong các kiến trúc kết nối quang song song tương thích với module và thiết bị mạng.

• Mạng lưu trữ dữ liệu: Hỗ trợ kết nối quang trong hạ tầng lưu trữ và truyền tải dữ liệu.

• Phòng viễn thông: Tổ chức kết nối đa sợi, tối ưu không gian và thuận tiện khi bảo trì.

• Hệ thống cáp cấu trúc: Kết hợp với các thành phần phân phối quang MPO phù hợp để xây dựng hạ tầng có khả năng mở rộng.

5. Lưu ý khi lựa chọn và lắp đặt dây nhảy quang MPO OM4 12FO

Để đảm bảo hiệu suất kết nối, người dùng cần kiểm tra các yếu tố sau trước khi lựa chọn sản phẩm:

• Xác định đúng loại sợi quang OM4 multimode 50/125µm.

• Kiểm tra cấu hình đầu nối MPO Female ở cả hai đầu và khả năng tương thích với adapter hoặc module quang.

• Xác nhận phân cực Type B theo sơ đồ đấu nối thực tế.

• Đối chiếu yêu cầu về suy hao chèn, độ dài tuyến cáp và thông số của module quang.

• Không uốn cong cáp nhỏ hơn bán kính uốn cong tối thiểu do nhà sản xuất quy định.

• Làm sạch đầu nối quang bằng dụng cụ chuyên dụng trước khi kết nối.

• Không nhìn trực tiếp vào đầu sợi quang hoặc cổng quang khi chưa xác nhận thiết bị đã được ngắt nguồn phát.
